內置連接件-1
材料:碳鋼(表面鍍鉻)
用途:當型材十字連接時或直角連接時，均可選用該連接件，裝配時需在型材規定尺寸位置打安裝工藝孔，將埋件埋入其間，同時將彈簀螺母塊放入另一型材槽坑內再鎖緊螺栓。

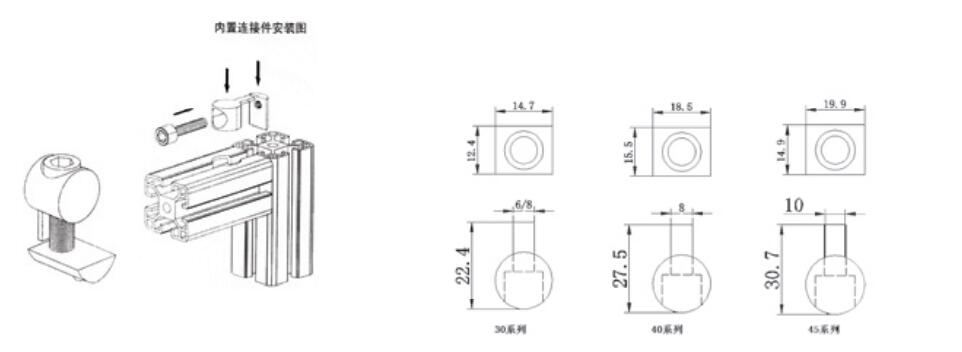

內置連接件安裝尺寸表
型材 | 型號 | 孔徑φ | 孔深H | 孔距H | 螺栓長度 | "螺栓長度 (加墊片)" |
30系列 | BC-30 | 10 | 11 | 14 | M6x20 | M6x25 |
40系列 | BC 40 | 13.5 | 13.5 | 17.5 | M6x25 | M6x30 |
45/50系列 | BC-45 | 13 | 13 | 18.5 | M6x 25 | M6x30 |
規格
20系列
BCM16-8-20
30系列
BCM16-8-30
40系列
BCM20-8-40
45系列
BCM20-8-45
